注意事項
※ 參數表中所標注的尺寸存在一定的誤差和公差，請在設計時一并考慮。
※ 破斷拉力值及推薦使用荷重為參考值，會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出，我們需要收取相關的測試費用。
※ 極少數情況下，我司可能對現有產品模具或設計式樣進行更改，這些更改會及時公布在我們的網站上，請關注。
※ 產品照片均為實物拍攝，但可能因規格不同，式樣存在一定的差異。
※ 任何人在未經書面授權的情況下使用和轉載本站內容，本公司有權追究其法律責任。

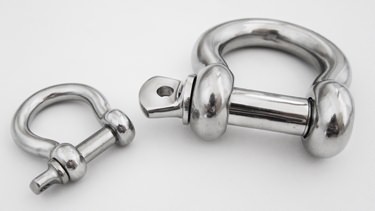

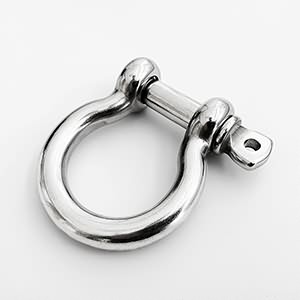

弓型卸扣
- 產品編號：304
- 規格尺寸：M4-M25
- 材質標準：SUS304/SUS316
- 產品標簽：
- 產品簡介：不銹鋼日式弓型卸扣，采用鍛打工藝，具有很強的載重能力
參數詳情
| Size(M) | C | H | W | F | D | 破斷拉力 | 單重 |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | kg | kg |
| M4 | 4 | 16 | 8 | 12 | 8 | 500 | 0.010 |
| M5 | 5 | 20 | 10 | 15 | 10 | 800 | 0.020 |
| M6 | 6 | 24 | 12 | 18 | 12 | 1100 | 0.030 |
| M8 | 8 | 32 | 16 | 24 | 16 | 2000 | 0.080 |
| M10 | 10 | 40 | 20 | 30 | 20 | 3200 | 0.130 |
| M12 | 12 | 48 | 24 | 36 | 24 | 4400 | 0.224 |
| M14 | 14 | 56 | 28 | 42 | 28 | 5600 | 0.346 |
| M16 | 16 | 64 | 32 | 48 | 32 | 8000 | 0.370 |
| M20 | 20 | 80 | 40 | 60 | 40 | 10000 | 0.980 |
| M22 | 22 | 88 | 44 | 66 | 44 | 15000 | 1.350 |
| M25 | 25 | 100 | 51 | 75 | 50 | 20000 | 2.200 |
