※ 參數表中所標注的尺寸存在一定的誤差和公差,請在設計時一并考慮。
※ 破斷拉力值及推薦使用荷重為參考值,會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出,我們需要收取相關的測試費用。
※ 極少數情況下,我司可能對現有產品模具或設計式樣進行更改,這些更改會及時公布在我們的網站上,請關注。
※ 產品照片均為實物拍攝,但可能因規格不同,式樣存在一定的差異。
※ 任何人在未經書面授權的情況下使用和轉載本站內容,本公司有權追究其法律責任。

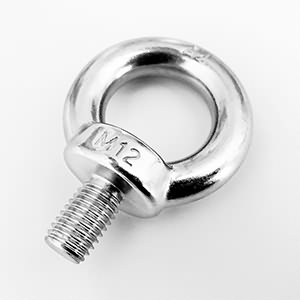

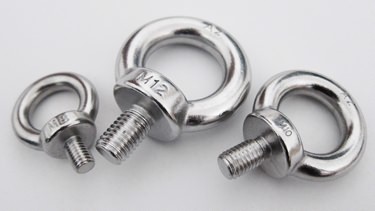

吊環螺絲DIN580

		- 產品編號:501
- 規格尺寸:M6-M36
- 材質標準:SUS304/SUS316
- 產品標簽:
- 產品簡介:不銹鋼吊環螺絲DIN580,用于連接鏈條及鋼絲繩索具,也可用于輕量起吊




| d1 | d2 | d3 | d4 | h | e | l | ΦD | 破斷拉力 | 單重 |
|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | kg | kg |
| M6 | 16 | 28 | 17 | 30 | 8 | 12 | 6 | 1300 | 0.024 |
| M8 | 20 | 35 | 20 | 35 | 8 | 12 | 7.5 | 2400 | 0.043 |
| M10 | 25 | 45 | 25 | 44 | 10 | 16 | 10 | 4000 | 0.093 |
| M12 | 29 | 53 | 30 | 52 | 11 | 20 | 12 | 5400 | 0.155 |
| M14 | 29 | 53 | 30 | 52 | 11 | 20 | 12 | - | 0.158 |
| M16 | 34 | 61 | 35 | 60 | 13 | 25 | 14 | 9000 | 0.260 |
| M18 | 37 | 67 | 37 | 66 | 17 | 34 | 15 | - | 0.371 |
| M20 | 40 | 72 | 40 | 71 | 16 | 30 | 16 | 13000 | 0.417 |
| M24 | 47 | 87 | 48 | 87 | 19 | 40 | 20 | 18000 | 0.733 |
| M30 | 54 | 104 | 54 | 105 | 30 | 45 | 24 | 26000 | 1.400 |
| M36 | 75 | 126 | 70 | 126 | 30 | 54 | 28 | - | 2.600 |
-
